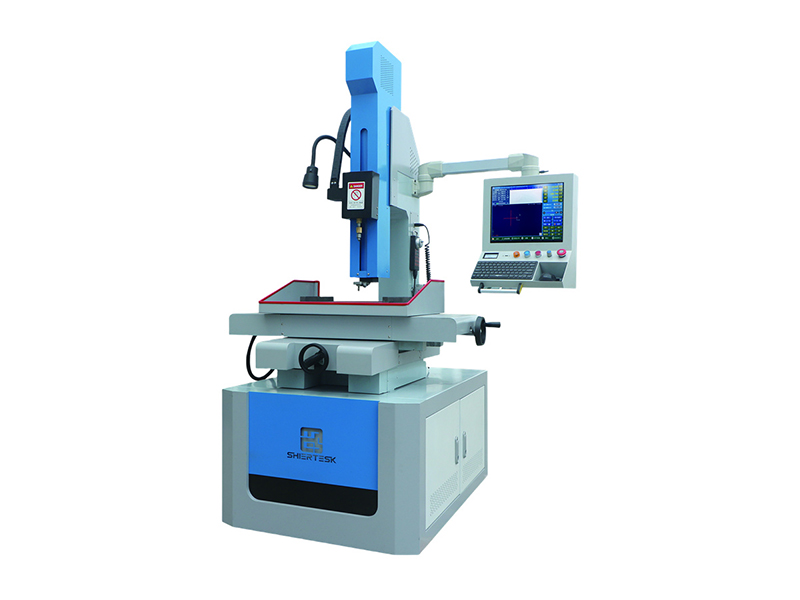

機床性能參數
項目?jī)?nèi)容 | 技術參數 |
規格型號 | CNC450 |
X/Y工作臺尺寸 | 380/500mm |
X/Y軸加工行程 | 350/450mm |
Z軸（主軸）行程 | 450mm |
最大承載量 | 300 kg |
機床重量 | 750 kg |
W主軸頭行程 | 360 mm |
導向器與工作臺最大距離 | 385 mm |
主軸最大調節速度 | 1500mm/min |
旋轉頭轉速 | 0-200rpm 可調 |
裝夾電極直徑 | ?0.15-?3.0 mm |
最大加工電流 | 30 A |
機床功率 | 4.6 (KVA) |
電源工作電壓 | 380Vac±5﹪ 50HZ |
脈沖寬度 | 0-9檔可調 (us) |
脈沖間隔連續可調 | 1：1-1:8（脈寬：脈間） |
機床輸入最大功率 | 4.5(KVA) |
最大穿孔速度 | 30-60 mm/min (視材料而定) |
定位精度 | XY軸≤ ±0.02 (100mm) |
重復定位精度 | XY軸≤ ±0.02 (100mm) |
移動速度XY（mm/min） | ≤1000 |
工作臺最小移動當量 | 0.001 mm |
工作液 | 純凈水/自來水 |
工作液過濾方式 | 淺隙式 |
工作液桶容量 | 25L(可選配130L循環過濾水箱) |
三軸控制形式 | 數控 |
三軸驅動形式 | 細分混合電機 |
XYZ三軸絲桿 | 臺灣研磨絲桿 |
XYZ三軸導軌 | 臺灣直線導軌 |
絲桿導軌潤滑 | 集中供油 |
手持單元 | 手控盒 |
操作控制 | 液晶屏及鼠標鍵盤 |
數顯 | 三軸數顯 |
進電方式 | 主軸碳刷進電 |
機床外形尺寸 | 1260/1190/2190 mm |
出口包裝木箱外型尺寸 | 1400/1220/2310 mm |
機床主要配套件名稱和產地
配套件名稱 | 配套件產地或品牌 |
床身鑄件 | 南京六合 |
直線導軌 | 臺灣鼎翰 |
滾珠絲桿 | 臺灣中創 |
工作臺滾珠絲杠軸承 | 哈爾濱 |
立柱滾珠絲桿軸承 | NSK |
聯軸器 | 德國施耐德 |
電容 | 日本黑金剛 |
交流接觸器 | 西門子 |
細分混合伺服電機 | 鷗科達 |
旋轉頭 | 臺灣硬質合金鎢鋼材料 |
三軸數控系統 | 浙江大學 |
機床應用原理和特點
☆ 采用電極管（黃銅管、紫銅管）作為加工電極.
☆ 利用電火花放電蝕除原理，在電極（空心銅管）與工件之間施加高頻脈沖電源形成小脈寬、大峰值電流的放電加工。
☆ 輔以高壓水泵冷卻排渣，使工件的蝕除速度大大加快。
☆ 適用在不銹鋼、淬火鋼、銅、鋁、硬質合金等各種導電材料上加工直徑0.15mm-3mm之間的深小孔。能直接從斜面、曲面等不規則形狀面穿入加工。
☆ 主要用于模具上小微孔的加工以及穿絲孔、化纖噴絲頭和噴絲板的噴絲孔、濾板及篩板的群孔、放電機葉片及缸體的散熱孔、液壓氣動閥體的油路氣路孔等；也可用于蝕除折斷在工件中的鉆頭、絲錐而不損壞原孔或螺紋。
☆ 使用純凈水或自來水為加工冷卻液。
☆ 床身結構：箱型設計與周密肋骨支撐,拖板和立柱采用HT200鑄件，床身厚、剛性好、不變型。
☆ 直線導軌：臺灣直線導軌，全行程支撐設計，精密保持更持久。
☆ 精密滾珠絲杠：X/Y/Z三軸配置臺灣精密滾珠絲杠。
☆ XY軸電機：細分混合伺服電機驅動，進一步提升機床加工精度，先進的無阻尼防護， 無須反向間隙補償；防止機床爬行。
☆ Z軸電機：采用細分步進馬達（混合伺服），升降速度快，靈敏度高，整個行程只需要10秒左右，大大減少了等待時間，效率大幅度提高
☆ W軸機頭行程采用電動升降。
☆ 便捷工作臺：移動式雙條板工作臺支架夾具，有利于工件裝夾,減少功耗。
☆ 工作臺：采用0級高精度大理石。
☆ 潤滑系統：便捷的油路潤滑方式，安全可靠，維持機械運動起到充分的潤滑,更好的保持機床精度和延長機床使用壽命。
☆ 臺灣生產旋轉頭：電機旋轉頭一體設計，采用硬質合金鎢鋼磨片及多重密封防水技術，與夾頭采用錐套連接，可保證夾頭旋轉同心度。
☆ Z軸最大行程400mm,可一次裝夾500mm的長電極，電極管浪費較低。
☆ 浙大控制系統：采用linux操作系統，運行速度快，可同時處理海量數據。編碼信號實現數控工藝數據庫文件，CAD、3B代碼等工程文件管理。
☆ 控制主機：（1）工業控制計算機內部充足的硬件配置：能有效實現，編程、控制分時一體完成；加工軌跡實時跟蹤及顯示。（2）主機性能穩定，可以實現365天連續不間斷工作。且配置有，RS232接口、USB接口、網卡接口、鍵盤及鼠標。
☆ 抗干擾觸摸工控顯示屏，分辨率高，抗電磁干擾，加工過程中，清晰跟蹤顯示加工軌跡，徹底解決花屏、抖屏、黑屏現象。
☆ 電路系統：模塊化設計，機床電器、高頻電源、數控系統，科學整合。整機結構緊湊布局合理，抗干擾性強，可靠性好，環保、節能、符合人機工程學規范，強調易人性化標準。
☆ 脈沖電源：高性能、大功率，有效實現高效率、微孔加工，并可高效加工各類模具鋼、鋁材、銅材、鋁合金、鈦合金，硬質合金、導電陶瓷、超導熱料。
☆ 電控檢測：系統控制板全部器件嚴格老化篩選。滿負荷 40℃，連續100小
時；沖擊負荷50℃，斷續100小時。
☆ 數字高頻替換傳統模擬高頻，更準；PWM專用脈沖發出口，取消撥碼開關，更穩；高頻軟啟動功能，加工表面無毛刺。
☆ 用戶輸入的加工孔信息系統通過文件形式保存在系統的存儲介質中，以供用戶多次使用，避免關閉電源后頻繁輸入。且可以保存多個加工孔信息，可對原有的加工重新編輯并保存。
☆ 針對多個孔加工,數控系統可用兩種方式添加孔信息：(1). 逐個添加孔信息，適合零散、無規則分布孔的添加。(2). 公式添加孔信息，適合具有一定分布規則的孔信息。孔信息可根據加工的需要，隨時更改、添加、刪除，并且能夠
調整孔的加工順序。
☆ 在未加工狀態下可以在孔位示意區域顯示加工軌跡線，模擬加工順序。
☆ 在多孔加工過程中可強行退出當前孔的加工而轉到下一個孔進行加工。
☆ 在加工過程中，如電極消耗完畢，Z軸自動上升一定位置，手動更換電極后，點擊恢復按鈕，自動恢復加工狀態,方便高效。
☆ 自帶工藝庫，只需輸入工件材質、電極直徑、加工要求等條件，加工參數自動調取，也可以對孔加工參數進行手動調整。
☆ 具備自動分中、自動尋邊、自動尋工件表面功能
☆ 精準深度控制，自動檢測電極損耗量，也可手動設定電極損耗量。
☆ 穿透自動檢測，也可手動設定深度坐標。
☆ 手自一體加工方式，XY軸定位后自動鎖定，可手動解鎖。
