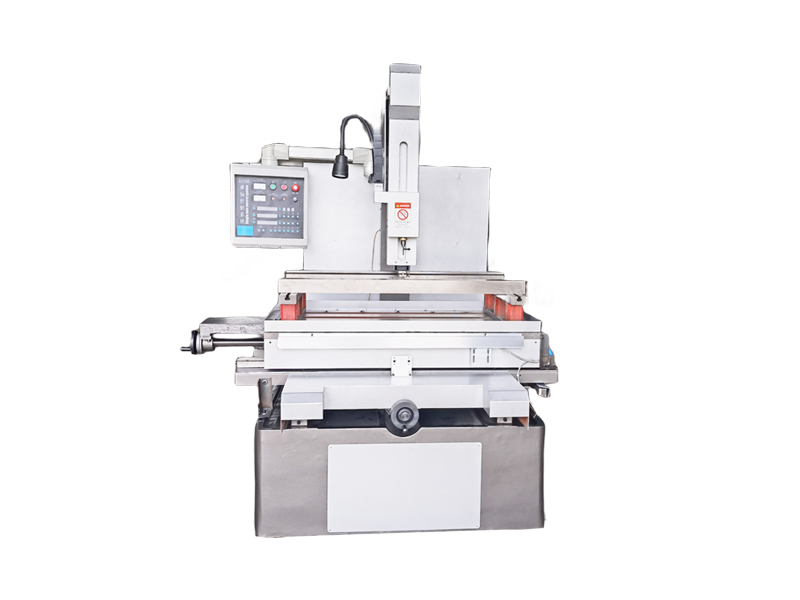

技術說明
機床規格 | DZ703C-650 | DZ703C-800 | DZ703C-1000 |
外形尺寸 | 1700×1600×2100 | 2400×1800×2100 | 2400×2400×2100 |
工作臺面尺寸 | 1000×540 | 1064×594 | 1270×750 |
X/Y軸行程 | 650×450 | 800×550 | 1000×630 |
Z軸行程 | 400 | 400 | 400 |
工作臺承重 | 600 | 1000 | 1300 |
整機重量 | 1300 | 2000 | 2550 |
導向器與工作臺距離 | 385 mm |
W主軸行程 | 360 mm |
加工深度 | 0-385mm |
主軸最大調整速度 | 200 mm/min |
旋轉頭R軸轉速 | 20-120 rpm |
電極裝夾直徑范圍 | ?0.2- ?3.0 mm |
工作液 | 蒸餾水/自來水 |
工作液桶容量 | 45 L |
最大深徑比 | 300：1 |
最大加工速度 | 30-60 mm/min |
最大加工電流 | 30 A |
最大消耗功率 | 3.6 KVA |
工作壓力 | 8 Mpa |
電源輸入方式 | 50 V/HZ |
X/Y軸顯示方式 | 光柵數顯 |
Z軸控制 | 細分步進電機控制 |
二次行程控制方式 | 交流減速電機 |
數顯方式 | 三軸 |
XY軸數顯分辨率 | 0.005 mm |
過濾方式 | 可更換間隙式 |
水泵 | 專用柱塞泵 |
絲桿 | 滾珠絲桿 |
Z軸導軌 | 直線導軌 |
導向板 | 不銹鋼 |
工作臺水盤 | 304不銹鋼 |
電機旋轉頭 | 鎢鋼 |
變壓器 | 3.6KW增強型 |
電阻 | 300W超大無感型 |
機床主要零部件名稱和產地
配套件名稱 | 配套件產地 |
旋轉頭 | 蘇州 |
交流接觸器 | 德國西門子 |
電容 | 日本歐姆龍 |
水泵 | 浙江 |
電機 | 常州 |
絲桿 | 臺灣 |
直線導軌 | 臺灣 |
變壓器 | 蘇州 |
控制系統 | 蘇州 |
導向板 | 臺灣 |
機床應用原理和特點
☆采用電極管（黃銅管、紫銅管）作為加工電極，利用電火花放電蝕除原理，在電極（空心銅管）與工件之間施加高頻脈沖電源形成小脈寬、大峰值電流的放電加工，輔以高壓水泵冷卻排渣，使工件的蝕除速度大大加快。
☆適用在不銹鋼、淬火鋼、銅、鋁、硬質合金等各種導電材料上加工直徑?0.3-?3.0mm之間的深小孔。
☆主要用于模具小微孔的加工以及穿絲孔、化纖噴絲頭和噴絲板的噴絲孔、濾板及篩板的群孔、放電機葉片及缸體的散熱孔、液壓氣動閥體的油路氣路孔等；也可用于蝕除折斷在工件中的鉆頭、絲錐等。
☆能直接從斜面、曲面等不規則形狀面穿入加工。
☆使用純凈水或自來水為加工冷卻液。
☆主軸升降和二次升降均采用臺灣直線導軌和滾珠絲桿，較好的保證了加工度。
☆主軸升降采用細分步進電機驅動，實現快速升降，機頭行程電動控制。
☆電機旋轉頭采用鎢鋼耐磨片及多重防水結構，保證夾頭旋轉同心度。
☆Z軸最大行程400mm,可一次裝夾500mm的長電極，電極管浪費較低。
☆工作臺X、Y軸配有光柵數顯，分辨率0.005mm。
☆最大加工深徑比為300:1
☆最大穿孔速度為30-60mm/rpm（根據材料不同而不同）。
☆數字高頻替換傳統模擬高頻，更準；PWM專用脈沖發出口，取消撥碼開關，更穩；高頻軟啟動功能，加工表面無毛刺。
☆具有定深功能：使用編碼盤計數，a、b相正交解碼，抗干擾能力強，定深準。
☆具有一鍵加工功能：打孔只需一鍵。
☆具有智能抬刀功能：設置工件厚度，工件打穿結束，自動抬到工件表面。
☆限位功能：碰到下限位自動升到頂，中途想換銅管，只需按換銅管功能，同樣
也直接升到頂。
